Фрезерование специальных пазов

Фрезерование специальных пазов

В  машиностроении широко применяют детали со специальными пазами. Рассмотрим два наиболее распространенных паза, метод их обработки и инструмент, необходимый  при выполнении фрезерных работ.

Фрезерование пазов типа «ласточкин хвост»

Паз типа «ласточкин хвост» служит, в основном, в качестве направляющей для подвижных элементов машин – это консоли, салазки стола, направляющие суппорта токарных станков, серьги фрезерных станков… Основной инструмент для получения подобного паза  - концевая угловая фреза названная по типу паза «ласточкин хвост». Фрезы «ласточкин хвост» изготавливаются одноугловыми (режущая кромка, как правило, только на конической части фрезы) или двухугловыми (режущая кромка с двух смежных сторон). Нагрузка на двухугловые фрезы распределяется более равномерно, поэтому они работают более плавно и более долговечны. Фрезы «ласточкин хвост» изготавливаются из быстрорежущих сталей Р6М5, Р9 и твердых сплавов ВК8, Т5К10 и Т15К6.

Фрезерование паза «ласточкин хвост» является завершающей операцией фрезерной обработки детали поэтому очень важен подбор инструмента и правильное закрепление заготовки . Выверка заготовки производится непосредственно в станочных тисках или, если деталь крупная, на столе фрезерного станка с помощью штангенрейсмаса, угольников и  индикаторов относительно направления подачи.

Обработка паза производится в два этапа:

Первый – фрезеруется прямоугольный паз концевой фрезой или, если позволяют условия, трехсторонней фрезой.

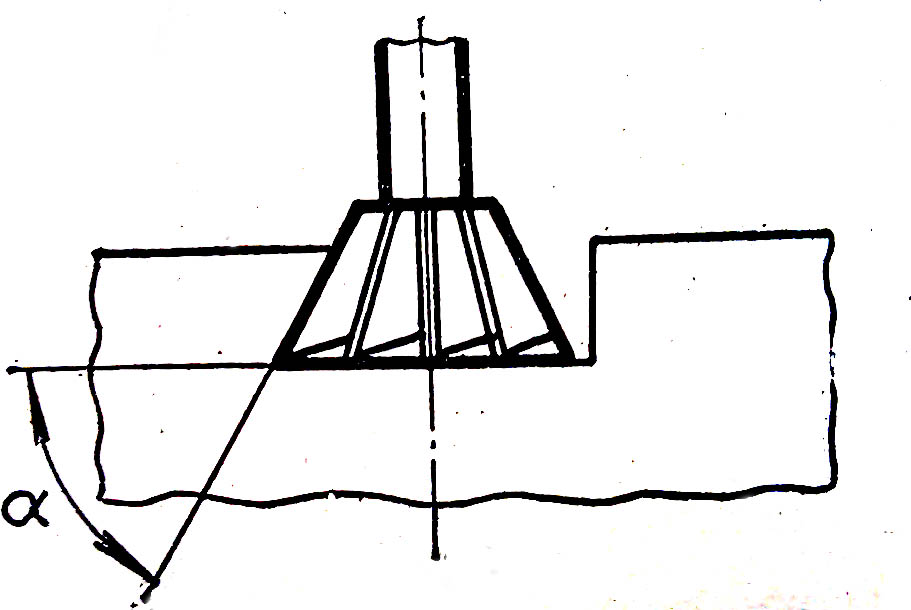

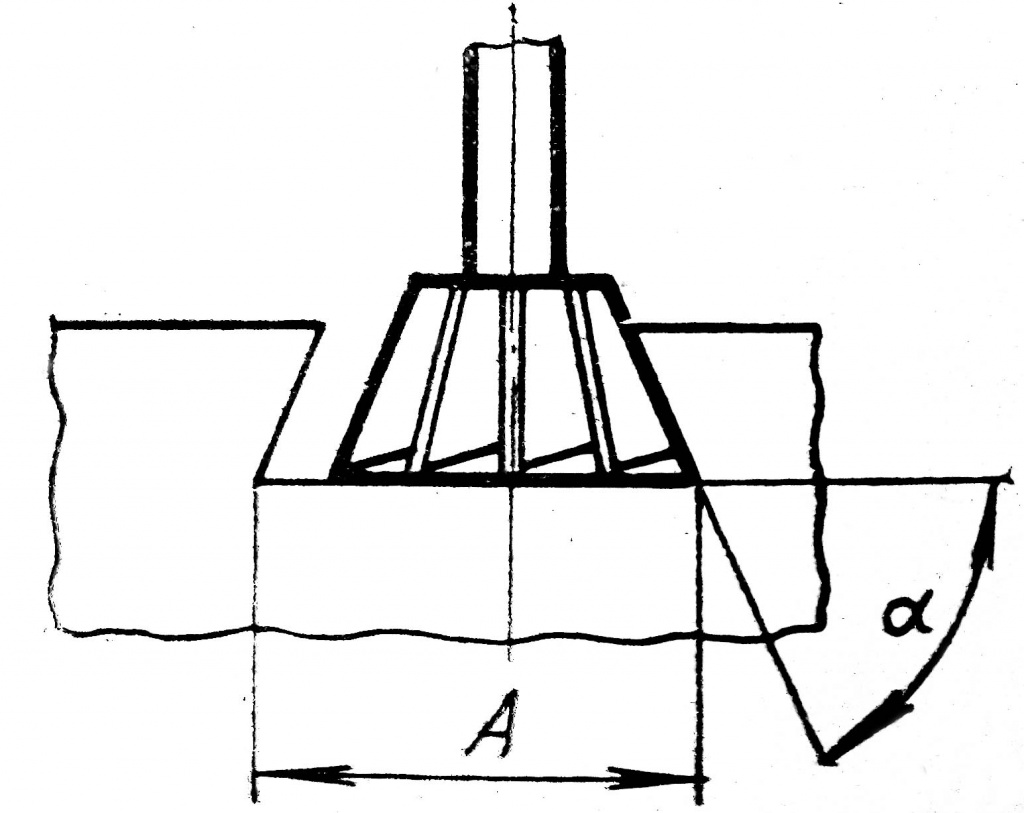

Второй – угловой фрезой(«ласточкин хвост») поочередно обрабатываются боковые стороны.

Учитывая тяжелые условия резания подачу инструмента необходимо несколько занизить – приблизительно до 40% от обычных условий работы (при данном материале, ширине срезаемого материала, подачи охлаждающей жидкости и т.д.).

Измерение производятся с помощью штангенинструмента, угловые размеры – универсальным угломером(сама фреза), шаблонами от базовой поверхности детали, двумя калиброванными цилиндрическим роликами по специальным формулам.

При фрезеровании паза типа «ласточкин хвост» необходимо обратить на следующие проблемы, которые могут возникнуть:

- глубина паза и углы наклона боковых сторон не одинаковы по всей длине – причина неточная выверка детали в горизонтальной плоскости;

- угол наклона боковых сторон не соответствует заданной величине – неправильный расчет угла фрезы, износ фрезы вследствие несоответствия режима обработки и материала инструмента;

- разная ширина паза по всей длине – смещение стола станка в направляющих консолях;

- шероховатость поверхности – работа с неправильно заточенным инструментом, несоответствие подачи.

- поломка фрезы – вследствие большой нагрузки при обработке данного паза на сопрягаемые режущие кромки ломается верхушка фрезы – необходимо ее предварительно закруглять, делать с небольшим радиусом.

Фрезерование Т-образных пазов

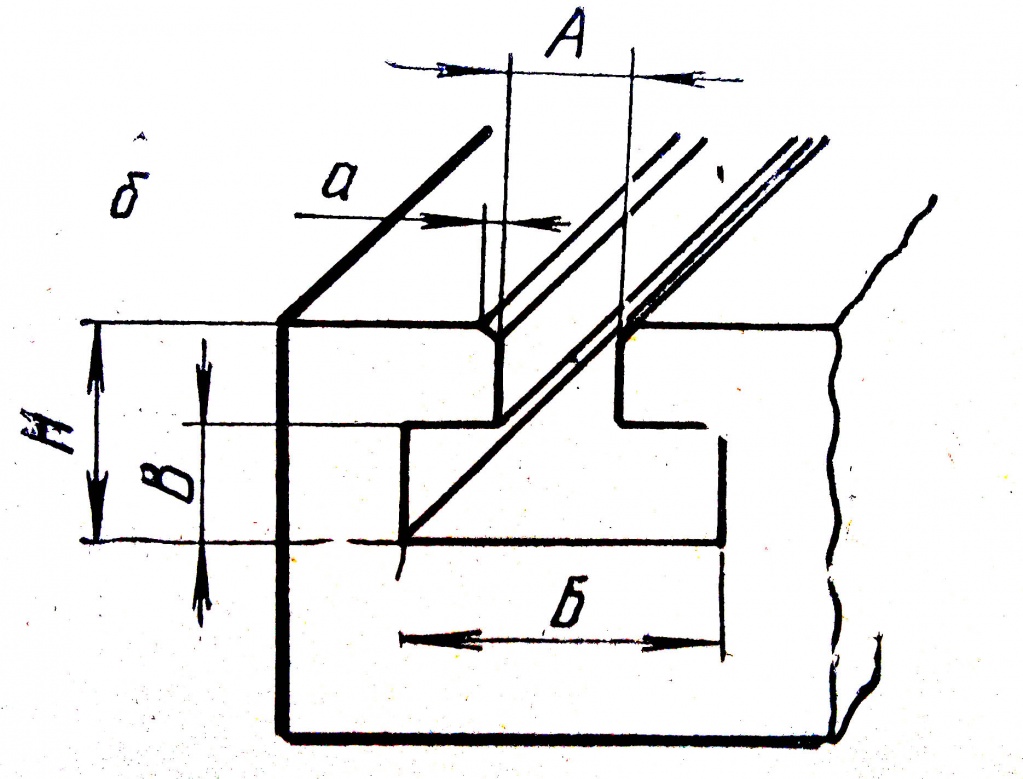

Т-образные пазы применяют, в основном, в машиностроении для крепления деталей. Их щироко применяют в столах станков различного назначения(шлифовальные, сверлильные, фрезерные, строгальные и т.д.). Они служат для размещения в них головок крепежных болтов, а также для выверки приспособления на столе станка. Т-образные пазы характеризуются общей глубиной, толщиной между пазом и рабочей поверхностью стола, а также шириной узкой верхней и широкой нижней части. Пазы этого типа регламентированы стандартом. Каждому размеру соответствуют строго определенные другие размеры, т.к. под них в промышленных масштабах изготавливаются специальные болты, крепежные приспособления, оснастка.

Для изготовления Т-образного паза требуются:

- концевая фреза диаметром равной узкой ширине паза или меньшего диаметра при нескольких проходах;

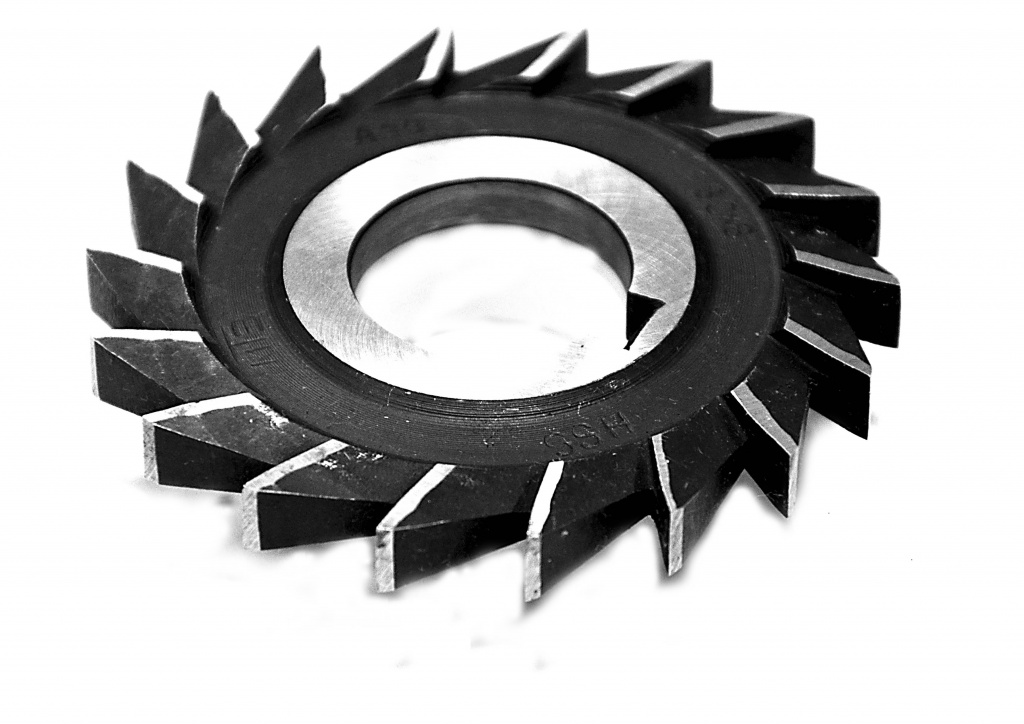

- при производстве нескольких пазов удобнее работать трехсторонней фрезой толщиной равной узкой части Т-образного паза. Паз получается точнее и скорость обработки выше чем концевой фрезой, да и процент брака ниже;

- специальная Т-образная концевая фреза. Фреза для Т-образных пазов состоит из рабочей части с элементами и геометрией дисковых пазовых фрез, конического или цилиндрического хвостовика и гладкой цилиндрической шлифованной шейки, диаметр которой обычно подбирают равной  ширине узкой части паза( можно и меньше). Рабочая часть фрезы может быть с разнонаправленными зубьями и изготавливается из быстрорежущих сталей Р6М5, Р18 или оснащаться твердосплавными пластинами ВК8, Т5К10, Т15К6 и др.;

             - фреза типа «ласточкин хвост» или зенковка для снятия внутренней и наружной фасок.

Последовательность фрезерования Т-образного паза похожа на фрезеровку пазов типа «ласточкин хвост».Первоначально фрезеруют прямоугольный паз шириной равной или меньшей узкой части паза и глубиной равной глубине паза.

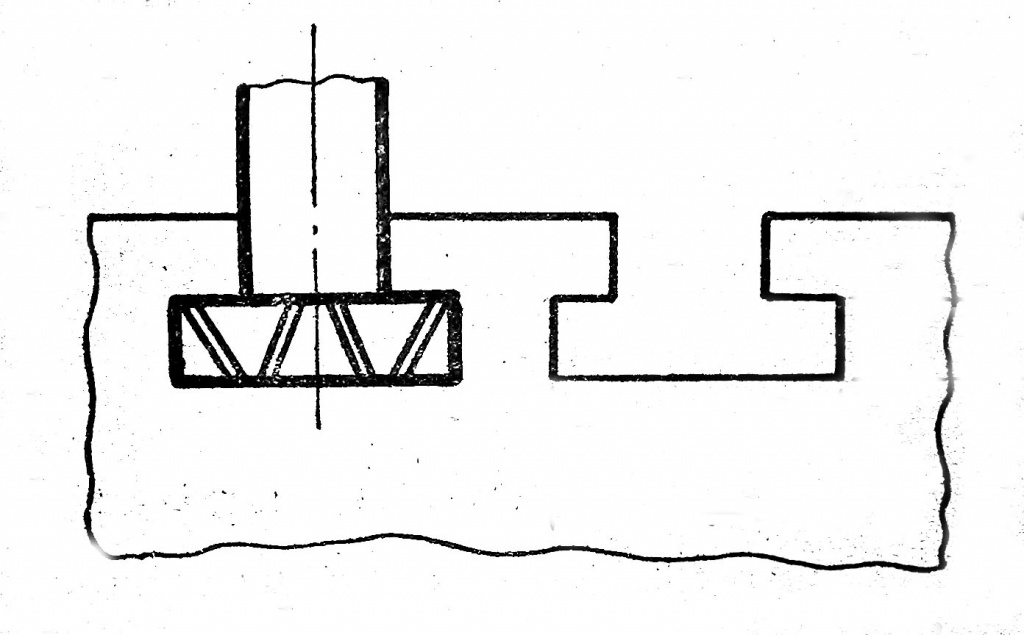

Далее подбирают фрезу для Т-образных пазов. В зависимости от размеров паза принимают решениео проходе одной фрезой или несколькими, т.к. при большой глубине и ширине паза рабочий инструмент испытывает большие нагрузки, подбирают одну или несколько фрез с одинаковой высотой рабочей части и, желательно, с соответствующим размером шейки. Таким образом, достигается более щадящий режим обработки, т.к. уменьшается толщина срезаемого слоя в заготовке. При работе нужно обратить особое внимание на удаление стружки, т.к. в закрытом пазу это приобретает очень важное значение и предусмотреть обязательную подачу СОЖ(смазочно-охлаждающей жидкости) для отвода лишнего тепла во избежание перегрева рабочей фрезы. Скорость подачи при данном виде работ необходимо максимально уменьшить.

Завершающая операция предусматривает снятие наружных и внутренних фасок. При этом применяются концевые одноугловые или двухугловые фрезы. Для наружной фаски – возможно применение зенковок, для  внутренней – фрезы типа «ласточкин хвост». Основное условие – диаметр угловой фрезы должен быть больше размера узкой части Т-образного паза для получения более ровной фаски и большей производительности труда.

Измерение и контроль размеров Т-образного паза производят штангенциркулем, штангенрейсмасом,  нутромером, индикаторами, а также специальными шаблонами.

При фрезеровании Т-образных пазов могут быть следующие виды брака:

- высота паза по все длине детали неодинакова - - заготовка не выверена при установке в горизонтальной плоскости;
- ширина внутренней части паза в конце меньше размера в начале заготовки – несвоевременное удаление стружки, вследствие чего -  повышенный износ инструмента;
- ширина узкой части превышает заданный размер – неправильная заточка инструмента, биение режущей части фрезы, недостаточная жесткость(люфт) стола станка.

Удачи всем и успехов!
